EM83

aus Wikipedia, der freien Enzyklopädie

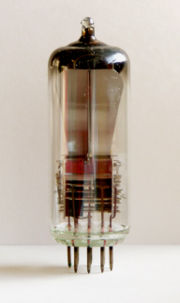

Eine Anzeigeröhre EM83 von RSD

Die EM83 ist eine Abstimmröhre für zwei unterschiedliche Anzeigeaufgaben ('magische Waage'), die dafür zwei identische und unabhängige Elektrodensysteme in einem Miniaturröhrenkolben mit Novalsockel vereint. Bei ihrem Erscheinen auf der Leipziger Messe 1956 sorgte die Konstruktion für Aufsehen und war gewissermaßen ein Symbol für die Leistungsfähigkeit der Röhrenindustrie in der DDR, da auf dem Weltmarkt außer der amerikanischen 6AL7 kaum ein vergleichbarer Röhrentyp verfügbar war.

Die Anzeige erfolgt mit einer muschelförmigen Leuchtschirmfläche, die durch ein an Masse liegendes Hochkantblech in zwei grün leuchtende Balken unterteilt ist, deren Ausdehnung von der jeweiligen Ansteuerspannung an den beiden Steuerstegen abhängig ist. Durch die Möglichkeit eines direkten Spannungsvergleichs ergeben sich diverse Anwendungsbereiche: als Abstimmanzeige in Radioempfängerschaltungen, als Aussteuerungsanzeige in der Elektroakustik oder auch als qualitative Anzeigehilfe in der Messtechnik.
