Fixiereinheit

aus Wikipedia, der freien Enzyklopädie

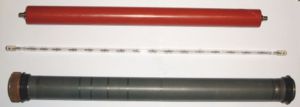

Bestandteile einer DIN-A3-Entwicklereinheit der Firma Kyocera

Die Fixiereinheit ist ein technisches Bauteil eines Laser-, Farblaserdruckers oder eines Fotokopierers. Sie dient dazu, den zuvor von der Entwicklereinheit beziehungsweise Trommel aufgetragenen Toner auf dem Papier zu fixieren.

[Bearbeiten] Aufbau

Eine Fixiereinheit besteht zumeist aus drei verschiedenen Bauteilen: einem Heizelement, ummantelt von der Fixierwalze und einer Anpresswalze. Das Heizelement wird von der Fixierwalze umschlossen. Die in der Regel aus Silikon oder Ähnlichem bestehende Anpresswalze wird von Federn gegen die Fixierwalze gedrückt.

[Bearbeiten] Funktionsweise

Das vom elektrischen Strom durchflossene Heizelement heizt die Fixierwalze auf eine Temperatur von etwa 180 °C auf und bildet somit die Grundlage, den Toner schmelzen zu können. Dazu wird das sich in der Fixiereinheit befindliche Papier von der Anpresswalze gegen die Fixierwalze gedrückt, wodurch der Toner schmilzt und somit eine feste Verbindung zum Papier eingeht.

In alten Druckermodellen wurde als Heizelement meist eine Halogenlampe eingesetzt. Aktuelle Geräte verwenden stattdessen ein Keramikelement. Vorteil: Die relativ lange Aufwärmzeit des Halogenheizstabs entfällt.
