Eisenbahnsignal

EZMG

aus Wikipedia, der freien Enzyklopädie

Wechseln zu: Navigation, Suche

EZMG (sprich E-Z-M-G) sind Eisenbahnsignale und Stellwerke, die seit 1976 in der DDR von der Deutschen Reichsbahn aus der Sowjetunion importiert wurden und als Vor- und Hauptsignalkombinationen eingesetzt werden.

EZMG ist eine russische Abkürzung und bedeutet: “Elektriceskaja Centralizacija Malych Stancij Germanii”, oder zu deutsch: “Elektrische Zentralisierung kleiner Bahnhöfe Deutschlands”. Insgesamt sollten bis 1991 77 EZMG-Stellwerke in Betrieb gegangen sein.

Inhaltsverzeichnis

[Bearbeiten] Signale

[Bearbeiten] Erscheinungsbild

Typisch für EZMG-Signale sind die ovalen Signalschirme mit den langgezogenen Schuten gegen die Sonneneinstralung.

[Bearbeiten] Signalbilder

Bezeichnung Signalbild Bedeutung Bild
Hl1 ein grünes Licht Fahrt mit Höchtgeschwindigkeit Bild:EZMG1.gif
Hl3a ein grünes Licht; im Zusatzschirm ein gelbes Licht Fahrt mit 40 km/h, Fahrt mit Höchstgeschwindigkeit erwarten Bild:EZMG2.gif
Hl9a ein gelbes Blinklicht; im Zusatzschirm ein gelbes Licht Fahrt mit 40 km/h, Fahrt mit 40 km/h erwarten Bild:EZMG3.gif
Hl10 ein gelbes Licht Halt erwarten Bild:EZMG4.gif
Hl12a ein gelbes Licht; im Zusatzschirm ein gelbes Licht Geschwindigkeit 40 km/h ermäßigen, Halt erwarten Bild:EZMG5.gif
Hl13 / Hp0 ein rotes Licht Zug- und Rangierhalt Bild:EZMG6.gif
Zs1 (allg.) ein rotes Licht; im Zusatzschirm ein weißes Blinklicht am Halt zeigenden Signal vorsichtig vorbeifahren Bild:EZMG71.gif
Ra12 (allg.) ein rotes Licht; daneben und darunter jeweils ein weißes Licht Zughalt, Rangierfahrt erlaubt Bild:EZMG8.gif

[Bearbeiten] Stellwerk

[Bearbeiten] Stelltisch

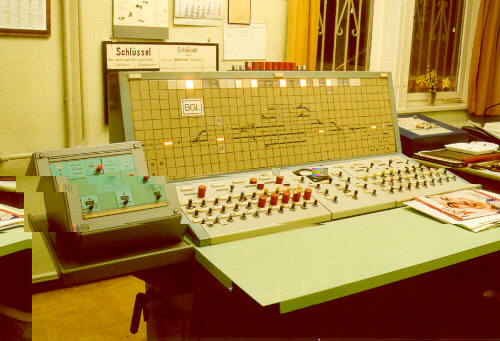

Auf dem Stelltisch sind, anders wie bei anderen Relaisstellwerken, Bedien- und Meldeanlage voneinander getrennt und die Position der Weichen werden am unteren Meldetafelrand angezeigt.

[Bearbeiten] Relaisanlage

Die Relaisanlage basiert auf N-Relais (Non-controlled), die aber wie bei C-Relais (Controlled) eine Überwachung aufgesetzt bekommen haben.

[Bearbeiten] Besonderheiten

Die EZMG-Stellwerke sind für kleinere Bahnhöfe auf Nebenbahnen vorgesehen. Deshalb gibt es einige Einschränkungen in der Bahnhofsgestaltung. So müssen alle Bahnhofsgleise in die Strecke wieder einmünden (also keine Stumpfgleise) und die maximale Anzahl der Bahnhofsgleise ist auf fünf beschränkt.
